| 瑞典爱瑞科模块化非对称流量板式换热器 |
| |
AirCross21由多块板片重叠冲压在一起，在真空和高温的环境下，板片用铜或镍焊接在一起，具有很高的机械强度，更大的传热面积，更高的效率，更轻便小巧。AIREC通过继承CBE（钎焊式换热器）的技术特点，独特的换热器设计板纹，气体/液体应用的专业设计，主要应用在两种非对称流量介质换热领域，一侧是大流量低压气体，另一侧是小流量高压液体。
|
|
| |
| |
|
AirCross21
AirCross21是一款板片采用不锈钢材质，铜焊或镍焊的钎焊式换热器。
技术参数
板片材料：ASTM316/DIN1.4401/SS2347
侧板材料：ASTM304/DIN1.4301/SS2333
焊接材料：铜/镍
工作压力(-160℃~+250℃)：0~16Bar/0~230Psi
最大工作温度：660℃(铜焊) 900℃(镍焊)
|
|
| |
|
|
| |
|
|
|
|
|
|
|
|
AirCross21 |

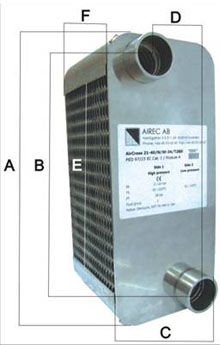

尺寸/mm |
|
|
|
|
A |
B |
C |
D |
E |
F |
277 |
227 |
122 |
52 |
200 |
4+N×3.1 |
|
| 换热器面积/N(dm2) |
|
|
|
|
|
3.5 |
|
| 容积/N高/低压通道(L) |
|
|
|
|
|
0.025/0.06 |
|
| 重量(kg) |
|
|
|
|
|
1.4+N×0.1 |
|
| 最大板片数 |
|
|
|
|
|
140 |
|
| N-板片数量 |
2N-1高压通道+1低压通道 |
|
|
|
|
|
|
|
|
|
|
AirCross21 |
连接/长度：22/mm |
|
|
|
|
螺纹外螺纹 |
|
焊接内/外径 |
|
|
| 规格 |
3/4" |
1" |
11/4" |
|
27/40mm |
34/40mm |
|
| 代码 |
G-3/4 |
G-1 |
G11/4 |
|
w-27 |
w-34 |
|
|
|
|
|
|
|
 |
|
| |
|
|
| |

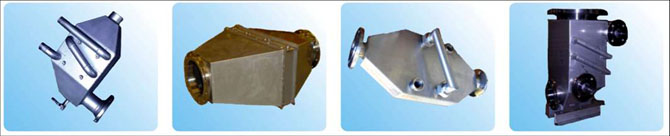

AirCross 21 是一款自由应用的换热器模块，可以根据实际要求，以组合形式装在经过特殊设计的箱体中作为一个严密的系统，并且有可选的接口，以保证整个系统满足客户现场安装环境的要求。 |
|
| |
| |
 |
|
| 2台AirCross组合，气侧串联，水侧并联，并安装冷凝水排放口。 |
|
3台AirCross21组合，气侧并联，水侧串联。框架外部采用标准法兰与烟道连接。 |
|
2台AirCross21组合，气侧串联，水侧串联。水侧连接为活接口，方便拆卸。 |
|
3台AirCross21组合，气侧串联，水侧串联。可以被应用于类似低压蒸汽的冷凝。 |
|
| |
| |
|
| |
|
|
| |
|
| |
| 世界上最高效紧凑的气体对的液体换热器 |
|
独特创新的设计理念—— AIREC |
|

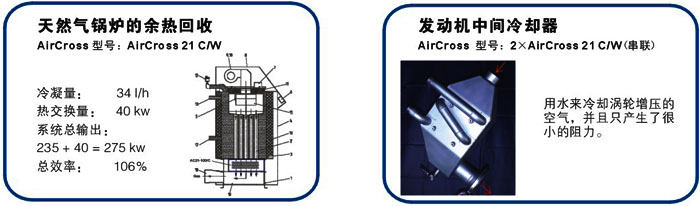

| 发电机组、燃气轮机废热利用－热电联产 |
| |
| AirCross型号：AirCross21-124/2/C |
|
发电机组的废热利用原理是很简单的，常规的动力利用
效率平均只有35%，但是在安装有废热利用装置的前提之下，
具有达到65%的潜力。废热利用系统的关键是如何将能量从高
温废气传导给水，AirCross是一个完美的解决方案！ |
|
 |
|
| |
|

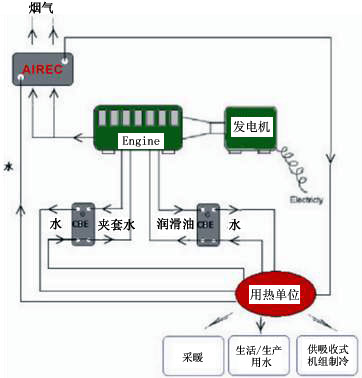

热电联产流程图
|
|
| |
| |

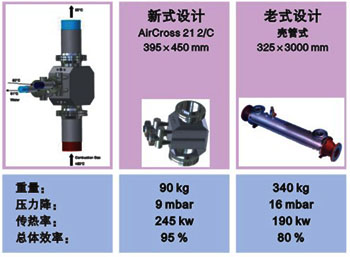

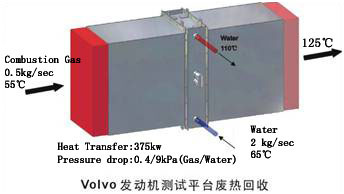

| 发动机测试平台的高温废气的余热回收 |
| AirCross型号： AirCross21-100/2/C |
| |
| |
瑞典Volvo公司是一家领先的大型船舶和工业内燃机生产商。其所有的发动机都是在9个平台上进行测试。每个测试台产生大约400KW废气。回收这些废气中的热量加热水， 那么Volvo可以为整个vara镇提供采暖能源。这样做需要很高的出水温度和高效热交换器。 |
|
| |
|
实际使用效果
·提供城市采暖能源。
·该应用成为节能与静音的典范。
|
|
|
| |
|
|
| |
|
|
|

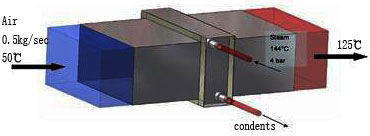

| 蒸汽和空气的热交换 |
| AirrCross 型号：AirCross 21 -140/C |
| |
| 瑞典Getinge 医疗器械公司是世界著名的医疗及卫生保健专用消毒设备制造商，在其系统中，大流量的空气被蒸汽加热到很高的温度，用于干燥和消毒。这要求换热器必须有非常高的换热效率，并且针对低压蒸汽也非常适合。爱瑞科是一个完美的解决方法。 |
| |
|
|
|
实际使用效果
·利用4公斤的蒸汽把750m3/h的空气从40℃加热
到130 ℃，完全满足工艺要求。
·对比传统的翅片式换热器，体积更小，效率更
高，使整个系统更加紧凑。
|
| |
加热消毒医疗器械设备中用的干燥空气 |
|
|
| |
|
|
|
| |

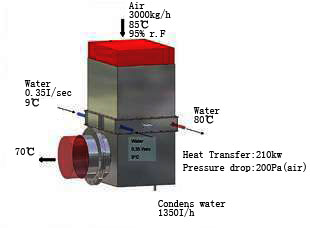

| 从食品厂的湿热空气回收热量 |
| AirCross型号： AirCross21 |
| |
| |
GRO实业是薯片的生产商。生产线上的废气很潮湿，而且粘度大。从这些湿热空气中回收的热量加热水至70℃用于生产工艺用水和采暖，这要求换热器有极高的效率以使出水的温度非常接近于进入的湿热空气温度。 |
|
| |
|
|
|
实际使用效果
·厂房内潮湿的空气被吸收了，净化厂房的空气。
·收集到的冷凝水解决了冬天厂房屋顶结冰覆盖的现象。
|
| |
土豆片生产线上湿热空气回收 |
|
|
| |
|
|
|
| |
| |
在精细化工，制药等工业生产过程中，各种有机溶剂，如甲醇、丙酮、二甲醚、甲苯、甲烷、四氯甲烷等作为产品或生产过程中的溶媒被广泛地应用，这些溶剂常以低压气态存在，在提纯或回收这些溶剂的过程中，爱瑞科能得到广泛地应用。 |
|
| |
|
| |
|
|
| |
| 应用领域 |
| |
| |
AirCross21的应用领域广泛，加热和制冷均有优良的表现，在锅炉、发电、加气站、汽车工业、发动机工业、航空工业、船舶工业、工业生产领域均有良好应用。 |
|
| |
|
| |
|
| |
